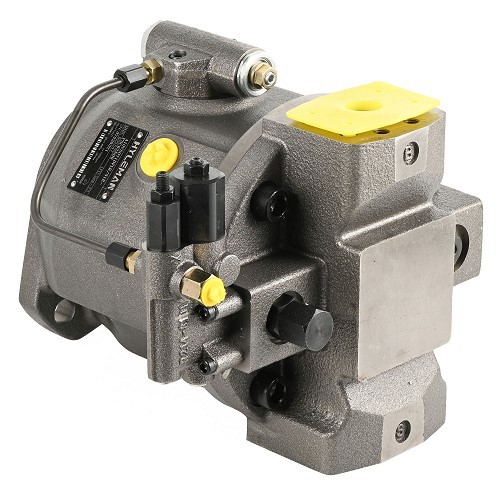

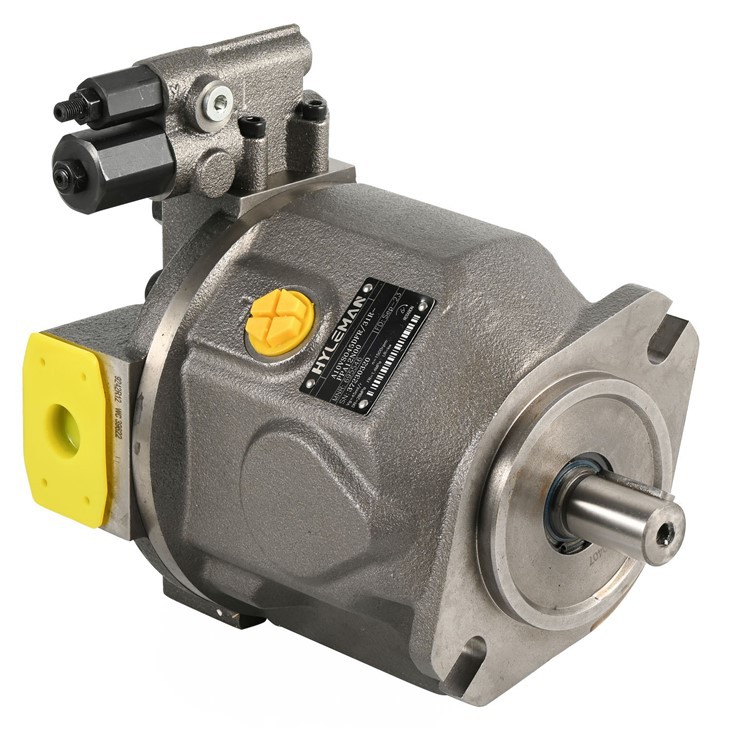

Pompa tal-pistun assjali oriġinali A10VSO 28DR / 31R 45DR / 31R 71DR / 31R 1 00 DR / 31R A10VSO28DFLR / 31R-VPA12N00

Pompa tal-pistuni idrawliċi Rexroth bi spostamenti varjabbli 31/32 Serje A10V A10VO A10VSO 18 28 45 71 100 140

Il-prodotti Hyleman kollha huma kompletament ekwivalenti u interkambjabbli mal-oriġinal.





1. Pompa varjabbli bi grupp li jdur bil-pistuni assjali fid-disinn tal-pjanċa swash għal drives idrostatiċi fiċ-ċirkwit miftuħ.

2. Il-fluss huwa proporzjonali għall-veloċità tas-sewqan u l-ispostament.

3

4. 2 portijiet tal-fossa

5. Prestazzjoni tal-ġbid eċċellenti

6. Livell baxx ta 'ħoss

7. Ħajja ta 'Servizz Twil

8. Proporzjon ta 'enerġija / piż favorevoli

9. firxa ta 'kontrollur versatili

11. Ħin ta 'kontroll qasir

12. Id-drajv permezz ta 'l-isforz huwa adattat biex jiżdiedu pompi tal-irkaptu u pompi tal-pistuni assjali sal-istess daqs, jiġifieri, 100% permezz tas-sewqan.

13. Adattat għall-operazzjoni biż-żejt minerali u fluwidi idrawliċi HF.









A10VSO 30 31 52 53 Serje A10VO18, A10VO28, A10VO45, A10VO71, A10VO100, A10VO140 Rexroth Pompa tal-pistuni idrawliċi



Kodiċi tat-tip

Kodiċi tat-tip

01 02 03 04 05 06 07 08 09 10 11 12 13

A10V(S)

O

/

31

-

V

Verżjoni 18 28 45 71 88 100 140

1

Verżjoni standard (mingħajr kodiċi)

Verżjoni b'veloċità għolja (id-dimensjonijiet esterni huma l-istess bħall-verżjoni standard)

-

-

-

H

Unità tal-pistuni assjali

2

Disinn Swashplate, Varjabbli, Pressjoni Nominali 280 Bar, Pressjoni Massima 350 Bar

-

-

-

-

-

-

A10Vs

-

A10V

Modalità operattiva

3

Pompa, ċirkwit miftuħ

O

Daqs (Ng)

4

Spostament ġeometriku, ara t-tabella tal-valuri fil-paġni 6 u 7

18

28

45

71

88

100

140

Apparat ta 'kontroll

5

Kontroll b'żewġ punti, operat dirett

DĠ

Kontrollur tal-pressjoni idrawliku

Dr

bil-kontrollur tal-fluss idrawliku

Xt miftuħ

Dfr

Xt imdaħħal bil-funzjoni tat-tlaħliħ

DFR1

Xt imdaħħal mingħajr funzjoni ta 'fwawar

DRSC

bil-fluss u l-kontroll tal-pressjoni differenzjali, varjabbli elettrikament

EF1)

bi qtugħ tal-pressjoni

Kontrollat ​​mill-bogħod idrawliku

Drg

Kontroll negattiv elettriku

U = 12 V

ED71

U = 24 V

ED72

Kontroll pożittiv elettriku

U = 12 V

ER71

U = 24 V

ER72

Kontroll tal-qawwa tal-fluss tal-pressjoni

-

Dflr

Serje

6

Serje 3, Indiċi 1

31

Direzzjoni tar-rotazzjoni

7

Dehra fuq ix-xaft tas-sewqan

lejn il-lemin

R

kontra l-arloġġ

L

Materjal li jissiġilla

8

FKM (Fluoroelastomer)

V

Drive Shaft 18 28 45 71 88 100 140

9

Xafta splined ANSI B92.1A

xaft standard

S

Simili għax-xaft "S" madankollu għal torque ta 'input ogħla

-

-

R

Dijametru mnaqqas, adattabilità limitata għal drive (ara t-tabella tal-valuri, paġna 9)

○

U

L-istess bħal "U", torque ogħla; L-adegwatezza limitata għal drive (ara t-tabella tal-valuri, paġna 9)

-

W

Flanġ tal-immuntar

10

ISO 3019-1 (sae)

2- toqba

C

4- toqba

-

-

-

-

-

-

D

1) Ara l-Iskeda tad-Dejta 92709



Kodiċi tat-tip
01 02 03 04 05 06 07 08 09 10 11 12 13
	A10V(S)	O				/	31			-	V
Port tax-xogħol 18 28 45 71 88 100 140
11	Portijiet tal-flanġ SAE skond J518			Ħajt ta 'qfil				Mhux għal permezz tas-sewqan					-				-	-				11
	Portijiet tax-xogħol			metrika; wara									-	-		-			-	-		41
	metrika			Ħajt ta 'qfil				għal permezz tas-sewqan									-	-				12
				metrika; qiegħ ta 'fuq laterali									-	-		-			-	-		42
	Portijiet tal-flanġ SAE skond J518			Ħajt ta 'qfil				Mhux għal permezz tas-sewqan					-				-	-				61
	Portijiet tax-xogħol			UNF; wara									-	-		-			-	-		91
	Unf			Ħajt ta 'qfil				għal permezz tas-sewqan									-	-				62
				UNF; qiegħ ta 'fuq laterali									-	-		-			-	-		92
Permezz tas-sewqan (għall-għażliet tal-immuntar, ara paġna 53)
12	Flanġ ISO 3019-1 hub għal Splined Shaft2)												18 28 45 71 88 100 140
	Dijametru tad-dijametru
	Mingħajr ma jsuq																					N00
	82-2 (A)			5/8 fid-9t 16 / 32dp																		K01
				3/4 fil-11t 16 / 32dp																		K52
	101-2 (B)			7/8 fi 13t 16 / 32dp									-									K68
				1 fi 15t 16 / 32dp									-	-								K04
	127-2 (C)			1 1 / 4 f'14t 12 / 24dp									-	-		-						K07
				1 1 / 2 f'17t 12 / 24dp									-	-		-	-	-				K24
	152-4 (d) 1 3 / 4 fi 13t 8 / 16dp												-	-		-	-	-	-			K174)
Konnetturi għas-Solenojdi3)
13	Mingħajr konnettur (mingħajr solenojd, b'kontroll idrawliku biss, mingħajr kodiċi)
	Deutsch - konnettur iffurmat, 2- pin, mingħajr dijodu tas-suppressur																					P
= disponibbli ○=fuq talba -=mhux disponibbli
Avviż
Innota n-noti tal-ippjanar tal-proġett f'paġna 59.
Minbarra l-kodiċi tat-tip, jekk jogħġbok speċifika d-dejta teknika relattiva meta tpoġġi l-ordni tiegħek.



Serje A10VSO 18
A10VSO18DR / 31R-PPA12N 00	A10VSO18DflR / 31R-PPA12N 00
A10VSO18DR / 31R-PPA12K01	A10VSO18DG / 31R-PPA12N 00
A10VSO18DFR1 / 31R-PPA12N 00	A10VSO18DRG / 31R-PPA12N 00
A10VSO18DFR1 / 31R-PPA12N 00	A10VSO18DFE1 / 31R-PPA12N 00
A10VSO18DFR1 / 31R-PPA12K01	A10VSO18FHD / 31R-PPA12N 00
A10VSO18DFR / 31R-PPA12N 00	A10VSO18ED / 31R-PPA12N 00



Serje A10VSO 28
A10VSO28DR / 31R-PPA12N 00	A10VSO28DflR / 31R-PPA12N 00
A10VSO28DR / 31R-PPA12K01	A10VSO28DG / 31R-PPA12N 00
A10VSO28DFR1 / 31R-PPA12N 00	A10VSO28DRG / 31R-PPA12N 00
A10VSO28DFR1 / 31R-PPA12N 00	A10VSO28DFE1 / 31R-PPA12N 00
A10VSO28DFR1 / 31R-PPA12K01	A10VSO28FHD / 31R-PPA12N 00
A10VSO28DFR / 31R-PPA12N 00	A10VSO28ED / 31R-PPA12N 00



Serje A10VSO 45
A10VSO45DR / 31R-PPA12N 00	A10VSO45DFR / 31R-PPA12K26
A10VSO45DR / 31R-PPA12K01	A10VSO45DflR / 31R-PPA12N 00
A10VSO45DFR1 / 31R-PPA12N 00	A10VSO45DG / 31R-PPA12N 00
A10VSO45DFR1 / 31R-PPA12N 00	A10VSO45DRG / 31R-PPA12N 00
A10VSO45DFR1 / 31R-PPA12K02	A10VSO45DFE1 / 31R-PPA12N 00
A10VSO45DFR / 31R-PPA12N 00	A10VSO45FHD / 31R-PPA12N 00
A10VSO45DFR / 31R-PPA12K01	A10VSO45ED / 31R-PPA12N 00



Serje A10VSO 71
A10VSO71DR / 31R-PPA12N 00	A10VSO71DFR / 31R-PPA12K27
A10VSO71DR / 31R-PPA12K01	A10VSO71DflR / 31R-PPA12N 00
A10VSO71DFR1 / 31R-PPA12N 00	A10VSO71DG / 31R-PPA12N 00
A10VSO71DFR1 / 31R-PPA12N 00	A10VSO71DRG / 31R-PPA12N 00
A10VSO71DFR1 / 31R-PPA12K02	A10VSO71DFE1 / 31R-PPA12N 00
A10VSO71DFR / 31R-PPA12N 00	A10VSO71FHD / 31R-PPA12N 00
A10VSO71ED / 31R-PPA12N 00





















1. L-aqwa kwalità
Jiddependu fuq esperjenza ta '20 sena fid-disinn tal-pompi idrawliċi, ir-riċerka, l-iżvilupp u l-manifattura, għandna l-aqwa kwalità meta mqabbla mal-manifatturi domestiċi u barranin, il-prodotti kollha tagħna huma bi ħin ta 'garanzija ta' sena.

2. Sistema stretta ta 'kontroll tal-kwalità
Għandna l-iktar sistema stretta ta 'kontroll tal-kwalità, il-prodotti kollha tagħna huma ttestjati 100% qabel il-ġarr u kull wieħed minnhom għandu kodiċi ta' traċċar wieħed sabiex niżguraw li huma ta 'kwalità tajba għall-klijenti tagħna.

3. Tagħmir tal-makkinarju avvanzat
Il-magni kollha li għandna huma magni CNC ġodda li aħna importajna mill-Ġermanja u l-Ġappun sabiex nilħqu domanda aktar ogħla bil-preċiżjoni tal-prodotti.
